第1章  装置特点与参数（SHHZFA-V变频互感器测试仪可靠解决了测试者的各种需求）

是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、*的制造工艺，保证了产物性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平，是电力行业用于互感器的专业测试仪器。

1.1 主要技术特点

功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

可测量变比差与角差，比差大允许误差&辫濒耻蝉尘苍;0.05%，角差大允许误差&辫濒耻蝉尘苍;2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~40000。

基于*的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

5.7寸图形透反式LCD，阳光下清晰可视。

采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

面板自带打印机，可自动打印生成的试验报告。

测试结果可用U盘导出，程序可用U盘升级，方便快捷。

装置可存储1000组测试数据，掉电不丢失。

配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

易于携带，装置重量<9Kg。

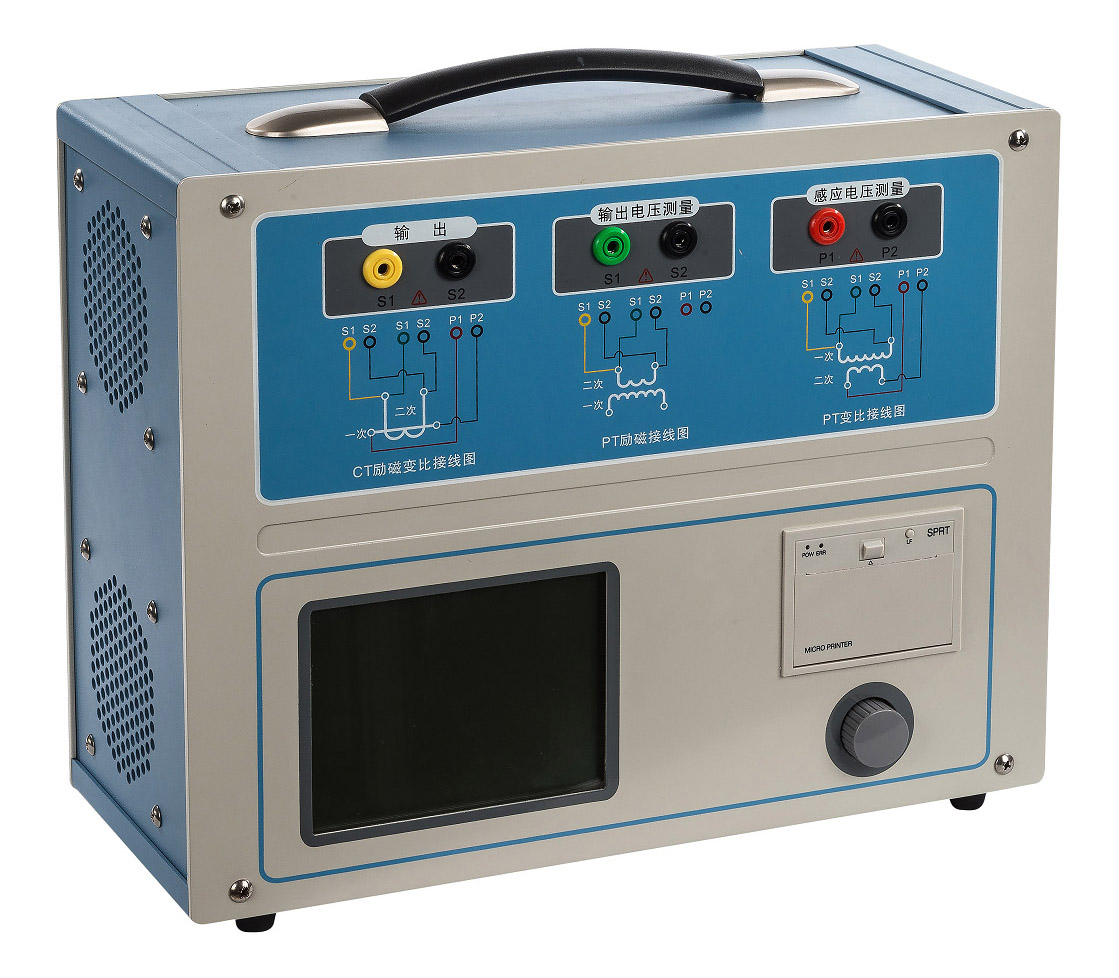

1.2 装置面板说明（SHHZFA-V变频互感器测试仪可靠解决了测试者的各种需求）



装置面板结构如右图接线端子从左向右：

&尘颈诲诲辞迟;红黑S1、S2端子：试验电源输出

&尘颈诲诲辞迟;红黑S1、S2端子：输出电压回测

&尘颈诲诲辞迟;红黑P1、P2端子：感应电压测量端子

&尘颈诲诲辞迟;液晶显示屏：中文显示界面

&尘颈诲诲辞迟;微型打印机：打印测试数据、曲线

&尘颈诲诲辞迟;旋转鼠标：输入数值和操作命令

1.3 主要技术参数（SHHZFA-V变频互感器测试仪可靠解决了测试者的各种需求）

		SHHZFA-V
测试用途		CT， PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.1%
CT变比 测量	范围	1~40000
	精度	±0.05%
PT变比 测量	范围	1~40000
	精度	±0.05%
相位测量	精度	±2min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	0.2%±2mΩ
交流负载测量	范围	0~1000VA
	精度	0.2%±0.02VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10οC~50οC，  湿度：≤90%
尺寸、重量		尺寸365 mm×290 mm×153mm      重量<10kg




第2章（SHHZFA-V变频互感器测试仪可靠解决了测试者的各种需求）

用户接口和操作方法

2.1 电流互感器试验

在参数界面，用 旋转鼠标切换光标到类型栏，选择互感器类型为CT。

2.1.1 试验接线

试验接线步骤如下：

一步：根据表2.1描述的CT试验项目说明，依照图2.1或图2.2进行接线（对于各种结构的CT，可参考附录D描述的实际接线方式）。

表2.1  CT试验项目说明

电阻	励磁	变比	负荷	说明	接线图
√				测量CT的二次绕组电阻	图2.1，但一次侧可以不接
√	√			测量CT的二次绕组电阻、励磁特性	图2.1，但一次侧可以不接
√		√		测量CT的二次绕组电阻，检查CT变比和极性	图2.1，
√	√	√		测量CT的二次绕组电阻、励磁特性，检查CT变比和极性	图2.1
			√	测量CT的二次负荷	图2.2，



二步：同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。

叁步：接通电源，准备参数设置。

2.1.2 参数设置

试验参数设置界面如图2.3。



参数设置步骤如下：

用 旋转鼠标 切换光标，选择要进行的试验项目，当光标停留在某个试验项目时，屏幕显示与该试验项目相关的参数设置；当光标离开试验项目时，屏幕显示所选试验项目所对应的接线图。

可设置的参数如下：

（1）编号：输入本次试验的编号，便于打印、保存的管理与查找。

（2）额定二次电流：电流互感器二次侧的额定电流，一般为1A和5A。

（3）级别：被测绕组的级别，对于CT，有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。

（4）当前温度：测试时绕组温度，一般可输入测试时的气温。

（5）额定频率：可选值为：50Hz或60Hz。

（6）大测试电流：一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值。对于P级CT，假设其为5P40，额定二次电流为1A，那么大测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么大测试电流应设10%*15*5A=7.5A。

如果用户希望看到以下结果，需要准确设置基本参数（建议用户设置）。

（1）匝比误差、比值差和相位差

（2）准确计算的极限电动势及其对应的复合误差

（3）实测的准确限值系数、仪表保安系数和对称短路电流倍数

（4）实测的暂态面积系数、峰瞬误差、二次时间常数对于不同级别的CT，参数的设置也不同，见表2.2。

表2.2  CT参数描述

参数	描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
额定一次电流	用于计算准确的实际电流比	√	√	√	√	√	√	√	√
额定负荷， 功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
		√	√	√	√	√	√	√	√
额定准确限值系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的复合误差	√
额定对称短路电流系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的峰瞬误差		√				√	√	√
一次时间常数	默认：100ms		√					√	√
二次时间常数	默认：3000ms		√						√
工作循环	C-t1-O或C-t1-O-tfr-C-t2-O，默认：C-t1-O循环		√					√
t1	一次电流通过时间，默认：100ms		√					√
tal1	一次通流保持准确限值的时间，默认：40ms
tfr	一次打开和重合闸的延时，默认：500ms。选择C-t1-O-tfr-C-t2-O循环才显示		√					√
t2	第二次电流通过时间，默认：100ms。选择C-t1-O-tfr-C-t2-O循环才显示		√		√			√
tal2	二次通流保持准确限值的时间，默认：40ms 选择C-t1-O-tfr-C-t2-O循环才显示		√					√
额定仪表保安系数	铭牌上的规定，默认值：10。 用于计算极限电动势及其对应的复合误差			√
额定计算系数						√
额定拐点电势Ek						√
Ek对应的Ie						√
面积系数							√
额定Ual	额定等效二次极限电压						√
Ual对应的Ial							√

第五步： 选择右边的开始按钮进行试验。

2.1.3 试验结果

试验结果页，界面分别如图2.4。



对于不同级别的CT和所选的试验项目，试验结果也不同，见表2.3。

表2.3  CT试验结果描述

试验结果		描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
负荷	实测负荷	单位：VA，CT二次侧实测负荷	√	√	√	√	√	√	√	√
	功率因数	实测负荷的功率因数	√	√	√	√	√	√	√	√
	阻抗	单位：&翱尘别驳补;，CT二次侧实测阻抗	√	√	√	√	√	√	√	√
电阻	电阻（25℃）	单位：&翱尘别驳补;，当前温度下CT二次绕组电阻	√	√	√	√	√	√	√	√
	电阻（75℃）	，单位：&翱尘别驳补;，折算到75℃下的电阻值	√	√	√	√	√	√	√	√
励磁	拐点电压和拐点电流	单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。	√	√	√	√	√	√	√	√
	不饱和电感	单位：H，励磁曲线线性段的平均电感	√	√	√	√	√	√	√	√
	剩磁系数	剩磁通与饱和磁通的比值	√	√	√	√	√	√	√	√
	二次时间常数	单位：s,CT二次接额定负荷时的时间常数	√	√	√	√	√	√	√	√
	极限电动势	单位：V，根据CT铭牌和75℃电阻计算的极限电动势	√	√	√	√			√	√
	复合误差	极限电动势或额定拐点电势Ek下的复合误差	√		√	√	√
	峰瞬误差	极限电动势下的峰瞬误差		√					√	√
	准确限值系数	实测的准确限值系数	√			√
	仪表保安系数	实测的仪表保安系数			√
	对称短路电流倍数Kssc	实测的对称短路电流倍数		√				√	√	√
	暂态面积系数	实际的暂态面积系数		√					√	√
	计算系数Kx	实测的计算系数					√
	额定拐点电势Ek						√
	Ek对应的Ie	额定拐点电势对应的实测励磁电流					√
	额定Ual	额定等效二次极限电压						√
	Ual对应的Ial	额定等效二次极限电压对应的实测励磁电流						√
	误差曲线	5%（10%）误差曲线	√	√		√	√	√	√	√
变比	变比	额定负荷下的实际电流比	√	√	√	√	√	√	√	√
	匝数比	被测试的二次绕组与一次绕组的实际匝比	√	√	√	√	√	√	√	√
	比值差	额定负荷下的电流误差	√	√	√	√	√	√	√	√
	相位差	额定负荷下的相位差	√	√	√	√	√	√	√	√
	极性	CT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种	√	√	√	√	√	√	√	√
	匝比误差	实测匝数比与额定匝比的相对误差					√	√
	标准误差	额定负荷、下限负荷下，国标检验电流点的电流误差、相位误差表			√















































































2.2 电压互感器试验

在参数界面，用 旋转鼠标切换光标到类型栏，选择互感器类型为PT。

2.2.1 试验接线

试验接线步骤如下：

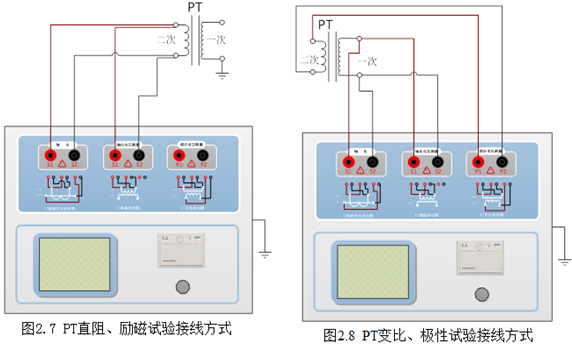

一步：根据表2.4描述的PT试验项目说明，依照图2.7或图2.8进行接线。

表2.4  PT试验项目说明

电阻	励磁	变比	说明	接线图
√			测量PT的二次绕组电阻	图2.7，一次侧必须断开
√	√		测量PT的二次绕组电阻、励磁特性	图2.7，一次侧必须断开，且一次侧高压尾必须接地
		√	检查PT变比和极性	图2.8





第2步：同一PT其他绕组开路。

第叁步：接通电源，准备参数设置。

2.2.2 参数设置

PT的试验参数设置界面如图2.5。



参数设置步骤如下：

用 旋转鼠标 切换光标，选择要进行的试验项目，当光标停留在某个试验项目时，屏幕显示与该试验项目相关的参数设置；当光标离开试验项目时，屏幕显示所选试验项目所对应的接线图。

可设置的参数如下：

（1）编号：输入试验试验编号。

（2）额定二次电压：电压互感器二次侧的额定电压。

（3）级别：被测绕组的级别，有P、计量等2个选项。

（4）当前温度：测试时绕组温度，一般可输入当时的气温。

（5）额定频率：可选值为：50Hz或60Hz。

（6）大测试电压：试验时设备输出的大工频等效电压。

（7）大测试电流：试验时设备输出的大交流电流。

第四步： 选择右边的开始按钮进行试验。

2.2.3 试验结果

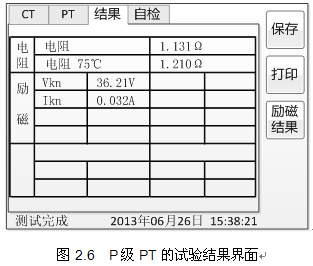

试验结果页，如图2.6。



对于不同级别的PT和所选的试验项目，试验结果也不同，见表2.5。



表2.5  PT试验结果描述

试验结果		描述	P	计量
电阻	电阻（25℃）	单位：&翱尘别驳补;，当前温度下的电阻	√	√
	电阻（75℃）	单位：&翱尘别驳补;，参考温度下的电阻值，温度可修改	√	√
励磁	拐点电压和拐点电流	单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。	√	√
变比	变比	额定负荷或实际负荷下的实际电流比	√	√
	匝数比	被测试的二次绕组与一次绕组的实际匝比	√	√
	比值差	额定负荷或实际负荷下的电流误差	√	√
	相位差	额定负荷或实际负荷下的相位差	√	√
	极性	PT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种	√	√
